Anwendung: Messe und Werbung

Die Spannklammer des HeatPipe Prototyps, der mir als Vorlage ins Studio geliefert wurde, bestand z.B. aus grob per Hand zurechtgefeilten Alublöcken. Eine gefaxte Konstruktionszeichnung zeigte, wie dieses Teil später aussehen sollte.

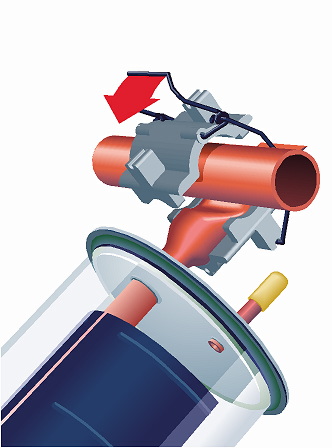

Anhand der Illustration wurde die, im Gegensatz zur üblichen direkten Lötverbindung, einfache Montage des Wärmekopplers augenfällig.

Vorgabe Prototyp und technische Zeichnung
technische Darstellung
